為什么刀具磨損會(huì)這么厲害？
今天分享一篇在難加工材料中，刀具極容易出現(xiàn)的一種磨損----溝槽磨損

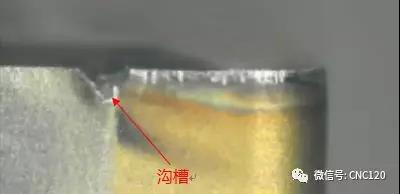

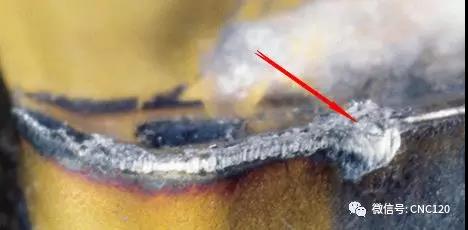

大家看上圖，在放大鏡下面觀察的刀片
別的地方還好好的，可是一個(gè)位置已經(jīng)磨損了，而且老是這個(gè)位，像溝槽一樣，這就是所謂的溝槽磨損。
這是怎么回事呢？其實(shí)原因很簡(jiǎn)單，那就是加工硬化。
就是在加工的時(shí)候，會(huì)產(chǎn)生切削熱，而且這個(gè)熱的溫度還挺高的，在高溫下工件就會(huì)在加工區(qū)對(duì)工件材料進(jìn)行一個(gè)熱處理，（尤其是冷卻液不充足的情況下）最后的結(jié)果都是工件表面變硬了。這個(gè)變硬的現(xiàn)象，叫做加工硬化。
有了這層硬化層之后，工件就會(huì)出現(xiàn)兩個(gè)硬度， 表面硬里面軟。就像我一個(gè)錚錚鐵骨的漢子，但其實(shí)有一顆柔軟的內(nèi)心。
那么出現(xiàn)了兩個(gè)硬度加工的時(shí)候會(huì)怎么樣呢？就會(huì)出現(xiàn)上面說(shuō)的情況。因?yàn)槔鲜怯玫镀囊粋€(gè)位置去加工硬的表皮，那么這個(gè)地方就先壞掉了。
那么什么樣的材料容易出現(xiàn)這個(gè)現(xiàn)象呢？
淬硬材料
表面硬皮和氧化皮的材料
還有種情況相反，越粘的材料也容易出現(xiàn)加工硬化。比如不銹鋼，耐熱合金等材料，如果加工余量大，你不考慮加工硬化問(wèn)題，那刀片壽命是不會(huì)好的。
那么出現(xiàn)這個(gè)問(wèn)題怎么解決呢？很多種解決辦法，更換刀具，太麻煩！清風(fēng)告訴你一招簡(jiǎn)單的辦法：調(diào)整加工參數(shù)中的(Ap)切深，也就是不要老是讓刀片一個(gè)地方去和硬化皮接觸就行了。
加工的時(shí)候盡量分成不同深度的幾層去加工，這樣刀片和硬化層接觸的位置就不是一個(gè)了位置了，這樣刀具壽命就提高了。比如你要加工6mm深，你第一層可以加工3mm，第二層加工2mm，第三層加工1mm，這樣就不會(huì)讓刀片3m的位置總與硬化層接觸了！

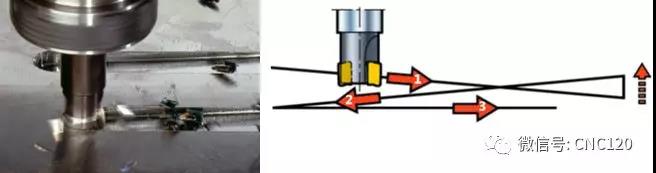

還有種切深逐漸變化的走刀方法，在數(shù)控銑上用的比較多，也就是坡陡走刀（如下圖走刀1-2-3）
還有一點(diǎn)需要說(shuō)一說(shuō)，有些時(shí)候切深（Ap）不能太淺，尤其是精加工的時(shí)候。
也就還是老師傅俗話說(shuō)的“”壓不住刀”，就是切深太淺，刀具在磨零件，而不是正常切削零件，從而造成零件表面硬化，刀具切不動(dòng)，零件振紋等。所以有加工硬化的時(shí)候，不是加工的越淺就越好。切深一定要超過(guò)硬化層。
